VIBER-SYSTEM

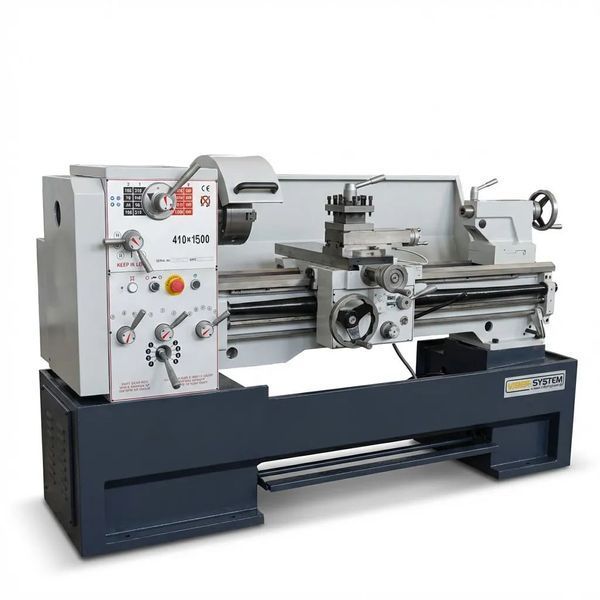

ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ VIBER-SYSTEM 410×1500 С ЦИФРОВЫМ ОТСЧЁТОМ
Токарный станок по металлу Viber-System 410×1500 — промышленная конвенциональная токарная машина с 3-осевым цифровым отсчётом положения для интенсивной и точной обработки металлов. Модель предназначена для профессиональных мастерских и производственных предприятий, где выполняются токарные операции с металлическими деталями.
Этот токарный станок для металла, или металлообрабатывающий токарный станок, поддерживает наружное и внутреннее точение, обработку конусов, полировку, метрическое и дюймовое нарезание резьбы, сверление и протягивание. Длина точения составляет 1500 мм, а максимальный диаметр точения над станиной — 410 мм.
Модель оснащена массивной чугунной станиной, которая закалена и отшлифована, а её ширина составляет 250 мм. Съёмный мостик станины позволяет обрабатывать детали диаметром до 580 мм после его удаления. Проход шпинделя 52 мм предназначен для работы с более крупными заготовками.
Viber-System 410×1500 имеет 16-скоростную коробку передач, двухдиапазонный индукционный двигатель мощностью 4,5 кВт, автоматическую продольную и поперечную подачу, ходовой винт и ходовой вал. 3-осевая система DRO с оптическими линейками позволяет отслеживать перемещения в реальном времени во время токарной обработки.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА
01
3-ОСЕВОЙ ЦИФРОВОЙ ОТСЧЁТ
Оптические линейки позволяют отслеживать перемещения по трём осям в реальном времени.
02
ЗАКАЛЁННАЯ ЧУГУННАЯ СТАНИНА
Чугунная станина шириной 250 мм закалена и отшлифована для стабильной работы и снижения вибраций.
03
ОБРАБОТКА КРУПНЫХ ДЕТАЛЕЙ
Максимальный диаметр точения над станиной составляет 410 мм, а после удаления мостика — 580 мм.
04
НЕСКОЛЬКО ТИПОВ РЕЗЬБЫ
Станок поддерживает метрическую, дюймовую, модульную резьбу и резьбу DP в указанных диапазонах.
05
АВТОМАТИЧЕСКАЯ ПОДАЧА
Предусмотрена автоматическая продольная и поперечная подача с ходовым винтом и ходовым валом.
06
16-СКОРОСТНАЯ КОРОБКА ПЕРЕДАЧ
16-скоростная коробка передач работает вместе с двухдиапазонным индукционным двигателем мощностью 4,5 кВт.
ОСОБЕННОСТЬ МОДЕЛИ
СЪЁМНЫЙ МОСТИК СТАНИНЫ ДЛЯ ДЕТАЛЕЙ ДО Ø 580 ММ
Viber-System 410×1500 имеет сменный мостик станины. После его удаления максимальный диаметр точения составляет 580 мм, тогда как максимальный диаметр обработки над станиной — 410 мм.
СФЕРЫ ИСПОЛЬЗОВАНИЯ
МЕХАНИЧЕСКИЕ МАСТЕРСКИЕ
Выполнение операций точения, сверления, нарезания резьбы, обработки конусов, полировки и протягивания металлических деталей.
ПРОИЗВОДСТВЕННЫЕ ПРЕДПРИЯТИЯ
Интенсивная обработка металлов на заготовках с длиной точения до 1500 мм.
ИНСТРУМЕНТАЛЬНЫЕ УЧАСТКИ
Обработка деталей с метрической, дюймовой, модульной резьбой и резьбой DP в пределах указанных диапазонов.
VIBER-SYSTEM 410×1500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип станка
Конвенциональный токарный станок по металлу
Модель
410×1500
Конструкция станины
Чугунная, закалённая и шлифованная
Ширина станины
250 мм
Максимальный диаметр точения над станиной
410 мм
Максимальный диаметр точения после удаления мостика
580 мм
Длина точения
1500 мм
Проход шпинделя
52 мм
Коробка передач
16-скоростная
Двигатель
Двухдиапазонный индукционный двигатель
Мощность двигателя
4,5 кВт
Подшипниковый узел шпинделя
Усиленный
Шестерни
Закалённые и шлифованные
Автоматическая подача
Продольная и поперечная
Ходовой винт
Да
Ходовой вал
Да
Цифровой отсчёт положения
3-осевой, оптические линейки
Метрическая резьба
0,2–14 мм/об
Дюймовая резьба
2–72 T.P.I.
Модульная резьба
0,3–3,5 мм
Резьба DP
8–44 D.P.
Диаметр пиноли задней бабки
50 мм
Выдвижение пиноли
120 мм, точность 0,02 мм
Конус задней бабки
MK4
Съёмный мостик станины
Да
Панель управления
Эргономичная
Часы для нарезания резьбы
Да
КОМПЛЕКТАЦИЯ
- Токарный станок Viber-System 410×1500.
- Инструкция по эксплуатации на польском языке.
- Декларация соответствия CE.
- 3-осевой цифровой отсчёт.
- 3-кулачковый патрон 200 мм.
- 4-кулачковый патрон 250 мм.
- Токарный планшайб 435 мм.
- Неподвижный люнет 30–160 мм.
- Подвижный люнет 20–100 мм.
- Приводной планшайб.
- Часы для нарезания резьбы.
- Система охлаждения.
- Ножной тормозной механизм.
- Галогенное освещение.
- Центр и переходная втулка.
- Маслёнка.
- Ящик для инструментов.
VIBER-SYSTEM 410×1500
ПРОМЫШЛЕННАЯ ТОКАРНАЯ ОБРАБОТКА С ЦИФРОВЫМ КОНТРОЛЕМ
Viber-System 410×1500 — конвенциональный токарный станок по металлу с 3-осевым цифровым отсчётом, автоматической подачей, 16-скоростной коробкой передач и съёмным мостиком станины. Модель предназначена для точения, сверления, полировки, протягивания и нарезания различных типов резьбы.
