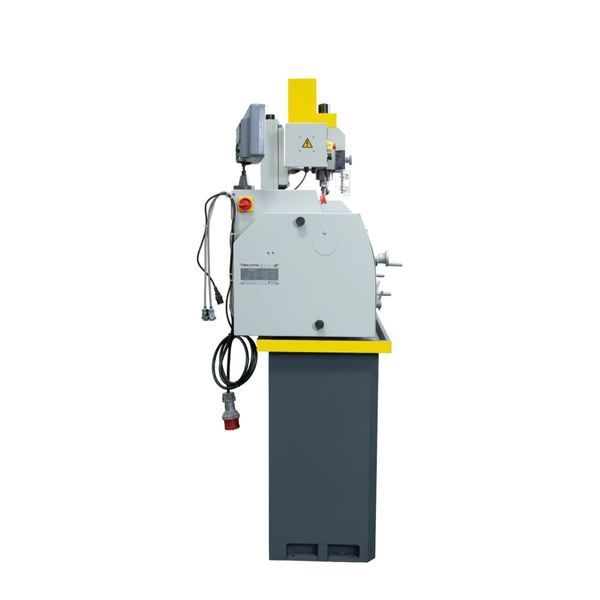

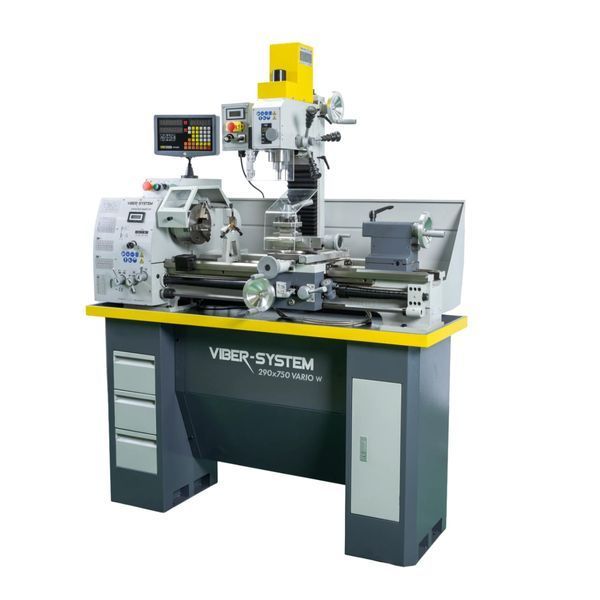

ТОКАРНО-ФРЕЗЕРНЫЙ СТАНОК VIBER-SYSTEM 290×750 VARIO W
Токарно-фрезерный станок по металлу Viber-System 290×750 VARIO W — профессиональное универсальное оборудование для металлообработки, объединяющее функции классического токарного станка и легкой фрезерной машины. Модель предназначена для точения, нарезания резьбы, сверления, фрезерования пазов и плоскостей.

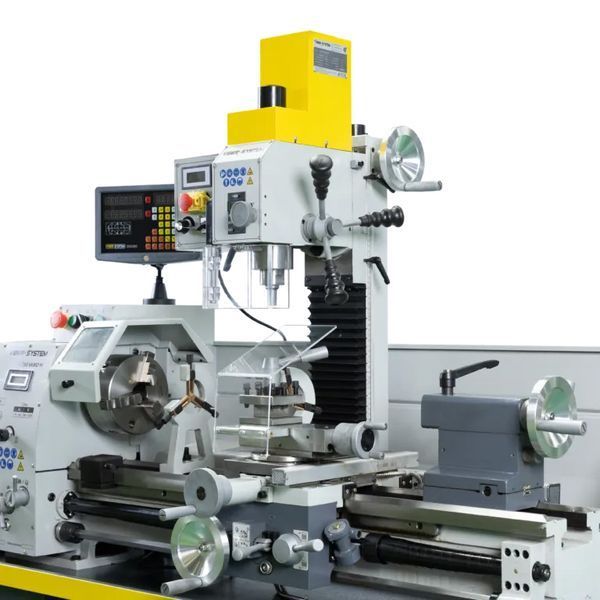

Этот токарный станок по металлу оснащен фрезерной приставкой с регулировкой угла головки, автоматической подачей, цифровым индикатором положения SINO DRO по 2 осям и плавной регулировкой оборотов VARIO. Сочетание операций позволяет выполнять токарную и базовую фрезерную обработку на одной машине.
Viber-System 290×750 VARIO W имеет массивную чугунную станину, закаленные и шлифованные направляющие типа V и главный шпиндель на точных конических подшипниках. Расстояние между центрами составляет 750 мм, диаметр точения над станиной — 290 мм, а диапазон скорости шпинделя — 75–500 / 300–2000 об/мин.
Компактный токарно-фрезерный станок подходит для слесарных мастерских, инструментальных участков, технических сервисов, подразделений технического обслуживания и единичного или мелкосерийного производства. Фрезерная приставка позволяет выполнять обработку плоскостей, пазов, кромок, сверление и легкое торцевое фрезерование.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА
01
ТОКАРНЫЙ И ФРЕЗЕРНЫЙ СТАНОК В ОДНОЙ МАШИНЕ
Модель объединяет классическое точение металла с базовыми фрезерными операциями без отдельного фрезерного станка.
02
ФРЕЗЕРНАЯ ПРИСТАВКА С РЕГУЛИРОВКОЙ УГЛА
Фрезерная головка наклоняется в диапазоне от -90° до +90° для обработки под разными углами.
03
АВТОМАТИЧЕСКАЯ ПОДАЧА
Автоматическое продольное и поперечное движение подачи поддерживает выполнение токарных операций.
04
ЦИФРОВОЙ ОТСЧЕТ SINO DRO
Цифровой индикатор положения по 2 осям отображает перемещение рабочих элементов.
05
ПЛАВНАЯ РЕГУЛИРОВКА ОБОРОТОВ VARIO
Диапазон оборотов шпинделя составляет 75–500 / 300–2000 об/мин.
06
ТОЧЕНИЕ МЕТРИЧЕСКОЙ И ДЮЙМОВОЙ РЕЗЬБЫ
Станок поддерживает 18 метрических и 21 дюймовую резьбу.
ОСОБЕННОСТЬ МОДЕЛИ
КОМПАКТНАЯ ТОКАРНО-ФРЕЗЕРНАЯ КОНФИГУРАЦИЯ
Viber-System 290×750 VARIO W объединяет токарную часть с фрезерной приставкой, цифровым отсчетом SINO DRO и автоматической подачей. Такая конфигурация позволяет выполнять точение, нарезание резьбы, сверление и базовое фрезерование на одном компактном станке.
СФЕРЫ ИСПОЛЬЗОВАНИЯ
СЛЕСАРНЫЕ МАСТЕРСКИЕ
Точение валов и втулок, нарезание резьбы, сверление и планирование поверхностей.
ИНСТРУМЕНТАЛЬНЫЕ УЧАСТКИ
Изготовление и обработка единичных деталей с использованием токарных и фрезерных операций.
ТЕХНИЧЕСКИЕ СЕРВИСЫ
Выполнение ремонтных и сервисных работ, требующих точения, сверления или фрезерования.
МЕЛКОСЕРИЙНОЕ ПРОИЗВОДСТВО
Изготовление небольших серий деталей с цилиндрическими поверхностями, пазами, плоскостями и резьбой.
VIBER-SYSTEM 290×750 VARIO W
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр точения над станиной
290 мм
Диаметр точения над поперечным суппортом
185 мм
Расстояние между центрами
750 мм
Ширина станины
180 мм
Проход шпинделя
38 мм
Конус шпинделя
MT5
Количество скоростей шпинделя
2
Диапазон оборотов шпинделя
75–500 / 300–2000 об/мин
Количество метрических резьб
18
Диапазон метрической резьбы
0,2–3,5 мм
Количество дюймовых резьб
21
Диапазон дюймовой резьбы
8–56 TPI
Диапазон поперечной подачи
0,017–0,25 мм/об.
Диапазон продольной подачи
0,07–0,72 мм/об.
Тип резцедержателя
4-позиционный быстрозажимной
Максимальный ход верхнего суппорта
80 мм
Максимальный ход поперечного суппорта
150 мм
Максимальный ход продольных салазок
700 мм
Выдвижение пиноли задней бабки
80 мм
Конус пиноли задней бабки
MT3
Мощность главного двигателя
2,4 кВт
Максимальный диаметр сверления фрезерной приставки
20 мм
Максимальный диаметр торцевой фрезы
63 мм
Максимальный диаметр концевой фрезы
20 мм
Скорость вращения фрезерного шпинделя
50–2250 об/мин
Конус фрезерного шпинделя
MT2
Диапазон наклона головки
-90° до +90°
Регулировка высоты головки
260 мм
Мощность двигателя фрезерной головки
750 Вт
Длина
1500 мм
Ширина
750 мм
Высота со стойкой
1100 мм
Масса со стойкой
360 кг
КОМПЛЕКТАЦИЯ
- Токарно-фрезерный станок Viber-System 290×750 VARIO W.
- Основание / стойка под токарный станок.
- Цифровой отсчет положения SINO DRO, 2 оси.
- Резцедержатели KIFES.
- Комплект токарных резцов: 7 резцов 16×16 мм со сменными пластинами.
- Вращающийся центр MK3.
- Неподвижный люнет.
- Подвижный люнет.
- 4-кулачковый патрон 160 мм.
- Комплект защитных кожухов, соответствующих CE.
- Комплект сменных шестерен.
- Переходная втулка.
- Сервисные ключи.
- Масленка.
- Инструкция на польском языке.
VIBER-SYSTEM 290×750 VARIO W
УНИВЕРСАЛЬНАЯ ОБРАБОТКА МЕТАЛЛА НА ОДНОЙ МАШИНЕ
Viber-System 290×750 VARIO W — профессиональный токарно-фрезерный станок с фрезерной приставкой, автоматической подачей, цифровым отсчетом SINO DRO и регулировкой оборотов VARIO. Модель предназначена для точения, нарезания резьбы, сверления и базового фрезерования в мастерских, сервисных подразделениях и мелкосерийном производстве.
