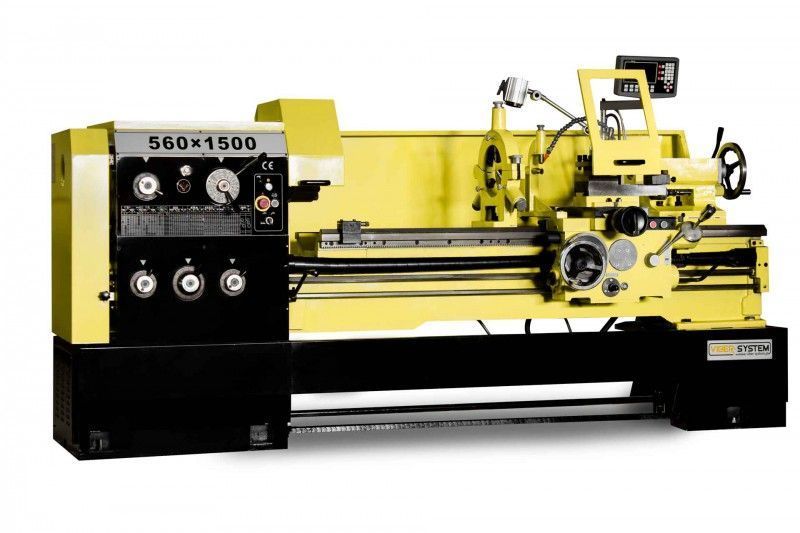

ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ VIBER-SYSTEM 560×1500 С ЦИФРОВЫМ ОТСЧЁТОМ
Промышленный токарный станок по металлу Viber-System 560×1500 — профессиональное оборудование для механической токарной обработки металлических деталей. Этот токарный станок для металла предназначен для точения внутренних и наружных поверхностей, конусов, полирования, сверления, протягивания и нарезания метрической и дюймовой резьбы.
Модель Viber-System 560×1500 оснащена трёхосевым цифровым отсчётом положения, который упрощает контроль процесса точения и точную настройку инструмента. Этот токарный станок по металлу имеет массивную чугунную станину, устойчивую к скручиванию и вибрациям, а также проход шпинделя 82 мм.
Станок оборудован индукционным двигателем мощностью 7,5/9 кВт и системой регулировки оборотов шпинделя. Модель рекомендована для точения твёрдых сталей и механической обработки. Конструкция предусматривает продольную и поперечную подачу, нарезание резьбы и работу с деталями различного размера.
Расстояние между центрами 1500 мм, диаметр обработки над станиной до 500 мм и съёмный мост расширяют возможности обработки. Оборудование может использоваться в ремонтных и инструментальных цехах, при серийном производстве, в общем машиностроении и мастерских профессионального обучения.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА
01
ТРЁХОСЕВОЙ ЦИФРОВОЙ ОТСЧЁТ
Трёхосевая измерительная система помогает контролировать процесс точения и позиционировать инструмент.
02
ЧУГУННАЯ ШЛИФОВАННАЯ СТАНИНА
Станина имеет твёрдость свыше HB400, точно шлифована и устойчива к скручиванию и вибрациям.
03
ШИРОКИЙ ДИАПАЗОН ОПЕРАЦИЙ
Точение поверхностей и конусов, полирование, сверление, протягивание и нарезание метрической и дюймовой резьбы.
04
СЪЁМНЫЙ МОСТ
Съёмный мост позволяет обрабатывать детали большего диаметра.
05
ПРОХОД ШПИНДЕЛЯ 82 ММ
Значительный проход шпинделя предназначен для обработки более крупных заготовок.
06
ЗАЩИТА И ТОРМОЖЕНИЕ
Предусмотрены автоматический тормоз, защита от перегрузки и безопасная электрическая система.
ОСОБЕННОСТЬ МОДЕЛИ
ТРЁХОСЕВОЙ ЦИФРОВОЙ ОТСЧЁТ ПОЛОЖЕНИЯ
В станке используется трёхосевая измерительная система с дополнительной третьей оптической линейкой. Она упрощает контроль процесса точения и настройку инструмента. Дополнительной конструктивной особенностью является съёмный мост для обработки деталей большего диаметра.
СФЕРЫ ИСПОЛЬЗОВАНИЯ
РЕМОНТНЫЕ ЦЕХА
Токарная обработка внутренних и наружных поверхностей, конусов, отверстий и резьбовых участков во время ремонтных работ.
ИНСТРУМЕНТАЛЬНЫЕ ЦЕХА
Изготовление и механическая обработка деталей с использованием цифрового контроля положения по трём осям.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Повторяемая токарная обработка металлических деталей, нарезание резьбы, сверление и полирование.
ОБЩЕЕ МАШИНОСТРОЕНИЕ
Обработка стальных и твёрдых металлических деталей, включая заготовки длиной до 1500 мм между центрами.
МАСТЕРСКИЕ ПРОФЕССИОНАЛЬНОГО ОБУЧЕНИЯ
Выполнение основных токарных операций и обучение механической обработке металла.
VIBER-SYSTEM 560×1500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расстояние между центрами
1500 мм
Высота центров
210 мм
Диаметр обработки над станиной
500 мм
Диаметр обработки над выемкой
710 мм
Диаметр обработки над суппортом
300 мм
Ширина станины
405 мм
Проход шпинделя
82 мм (D8)
Конус шпинделя
90-(1:20)
Диапазон оборотов
9–1600 об/мин
Максимальный размер инструмента
25 × 25 мм
Продольная подача
0,028–6,43 мм
Поперечная подача
0,012–2,73 мм
Метрическая резьба
0,5–224 мм/48
Дюймовая резьба
56-I/4DP/45
Модульная резьба
0,5–112 мм/42
DP-резьба
56-I/4DP/45
Диаметр пиноли задней бабки
75 мм
Ход пиноли
150 мм
Конус задней бабки
МК5
Мощность двигателя S1/S6
7,5 / 9 кВт (10 л.с.)
Мощность насоса S1/S6
0,1 / 0,12 кВт
Габариты
2700 × 1150 × 1800 мм
Вес
2850 кг
КОМПЛЕКТАЦИЯ
- Токарный станок Viber-System 560×1500.
- Инструкция по эксплуатации на польском языке.
- Трёхосевой цифровой отсчёт положения с оптической линейкой.
- Декларация соответствия CE.
- Трёхкулачковый токарный патрон 250 мм.
- Четырёхкулачковый токарный патрон 320 мм.
- Токарная планшайба 435 мм.
- Неподвижный люнет 6–125 мм.
- Подвижный люнет 6–100 мм.
- Приводной диск.
- Часы для нарезания резьбы.
- Система охлаждения.
- Ножной тормозной механизм.
- Галогенное освещение.
- Центр и переходная втулка.
- Маслёнка.
- Ящик для инструментов.
VIBER-SYSTEM 560×1500
ПРОМЫШЛЕННОЕ ТОЧЕНИЕ МЕТАЛЛА С ЦИФРОВЫМ КОНТРОЛЕМ
Viber-System 560×1500 — токарный станок по металлу с трёхосевым цифровым отсчётом, чугунной шлифованной станиной, проходом шпинделя 82 мм и двигателем 7,5/9 кВт. Модель предназначена для точения, нарезания резьбы, сверления, полирования и других операций механической обработки.
